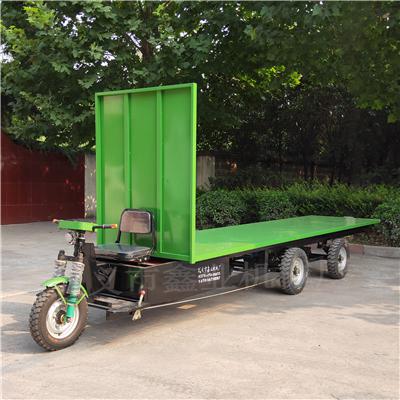

電動平板車設備結構

旋轉臺由引進技術生產的回轉配置加工作臺面組成，可作90度旋轉。具有旋轉靈活,

1.電動平板車設備結構：電動平板車的電動轉盤由車架、旋轉臺、驅動裝置、控制箱等組成。旋轉臺本體配置導軌。響應迅速，使用性能平安可靠等特點。

2.車架系統：電動平板車的車架用板架結構，由縱梁、橫梁和鋼板組成字骨架板架結構，工作臺面鋪設鋼板。所用的型材、鋼板符合相應國家規范。

3.傳動系統：電動平板車的電動機帶動減速器，將動力傳回轉裝置，驅動旋轉臺旋轉。各元件與主體聯結可靠。電動平板車的電機采用制動電動機，防護等級為IP44絕緣等級為E級。

4.控制系統：地面設有控制箱，控制箱上設有左旋、右旋、點動、停止按鈕，并備有相應的指示燈。

5.除銹涂裝要求鋼板、型材、鑄鍛件外表除銹達到GB8923中ST2級。漆膜厚度為90120um出廠前對所有外露加工面進行防銹處理。外表涂防銹底漆，深灰色面漆，導軌不涂漆。

6.控制箱系統：控制箱由鋼板制作，美觀實用，外表做防腐處理，箱體板厚不低于2毫米，有良好的散熱裝置，控制箱內有實用的檢修燈，門鎖牢固可靠，使用方便，不干涉。

7.電動平板車的配置：應選用各種工業元器件，對設備的整體可靠性提供充分保證。
